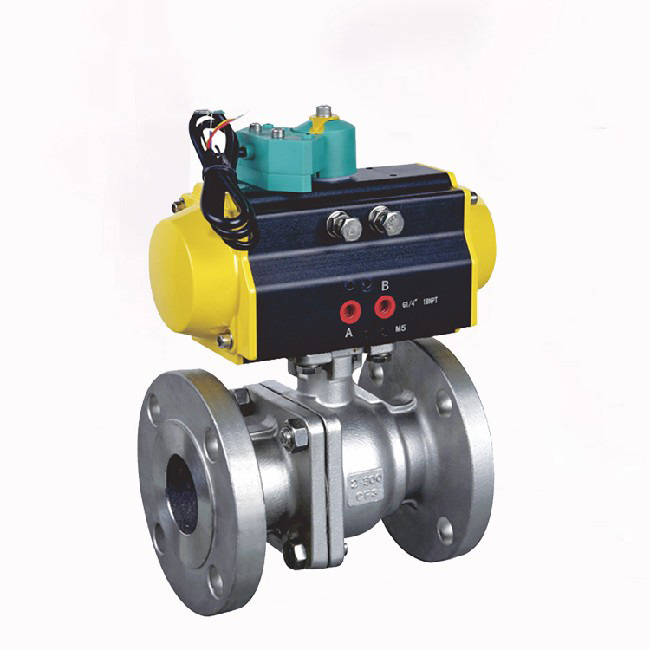

氣動球閥埃瑞通品牌.質量保證，瑞通閥門全方面介紹高壓氣動球閥 相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列氣動球閥。
氣動球閥產品簡述：
扭矩：8Nm-4500Nm
安裝法蘭：DIN/ISO 5211 DIN 3337
控制閥連接：NAMUR標準
結構：齒輪齒條式氣動執行器
轉角：90度（＋／－5度）
材質：鋁合金、產品表面硬質陽氧化（硬質陽氧化+鐵氟龍噴涂）
特點：低摩擦，壽命長，開關次數多。
使用范圍：用于角行程閥門，球閥、蝶閥、旋塞閥等
氣動球閥產品特點：
●氣動球閥執行器采用鋁合金壓鑄工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。
●氣動球閥采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精準的對稱，并配合質量高的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。
●活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次.
●閥體設計，鑄造均采用精鑄工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。
●閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。
●氣動球閥可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。
氣動球閥產品應用：
氣動球閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
浙江瑞通閥門有限公司主要生產氣動球閥，也是國內主要生產氣動閥的產家之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，氣動轉接軸，氣動執行器轉接軸承，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務
氣動球閥產品詳細介紹:
不銹鋼氣動球閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
不銹鋼氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
不銹鋼氣動球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
不銹鋼氣動球閥性能規范
公稱壓力 | PN(mpa) | 2.5 | 4.0 | 6.4 |
殼體試驗壓力 | PS(mpa) | 3.75 | 6.0 | 9.6 |
密封試驗壓力 | 2.75 | 4.4 | 7.04 | |
氣密性試驗壓力 | 0.6 | 0.6 | 0.6 | |
適用介質 | SS201 | SS304 | SS316 | |
水、油品、氣等介質 | 酸類腐蝕性介質 | 醋酸類腐蝕性介質 | ||
適用溫度 | -40℃——+150℃ | |||
產品標準 | GB/T12237-2007 | |||
結構長度 | GB/12221 | |||
連接法蘭尺寸 | GB/9113、JB/T79 | |||
檢驗標準 | GB/T13927-1992 JB/T9092-1999 | |||
Q641F不銹鋼氣動球閥性能規范：
試驗壓力 | 公稱壓力（Mpa） | 壓力級 | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||
Q641F不銹鋼氣動球閥安裝尺寸：
公稱通徑 | 尺寸 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |

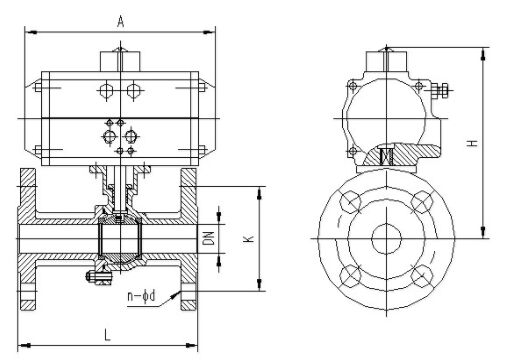

Q641F不銹鋼氣動球閥結構圖:
訂貨流程：
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
