【對夾止回閥】埃瑞通品牌閥門，浙江瑞通閥門全方面介紹【對夾止回閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列對夾止回閥。

對夾式止回閥主要簡述：
對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。
對夾式止回閥設計特點：
對夾式止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦有切換要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。由于對夾止回閥在大多數實際使用中，定性地確定用于快速關閉，而在止回閥關閉的瞬間，介質是方向流動的，隨著閥瓣的關閉，介質從大倒流速度迅速降到零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的水錘現象。

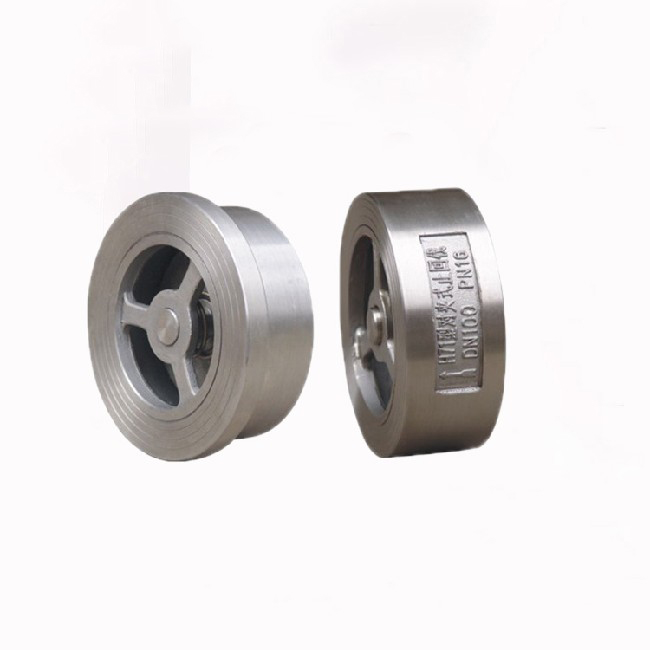

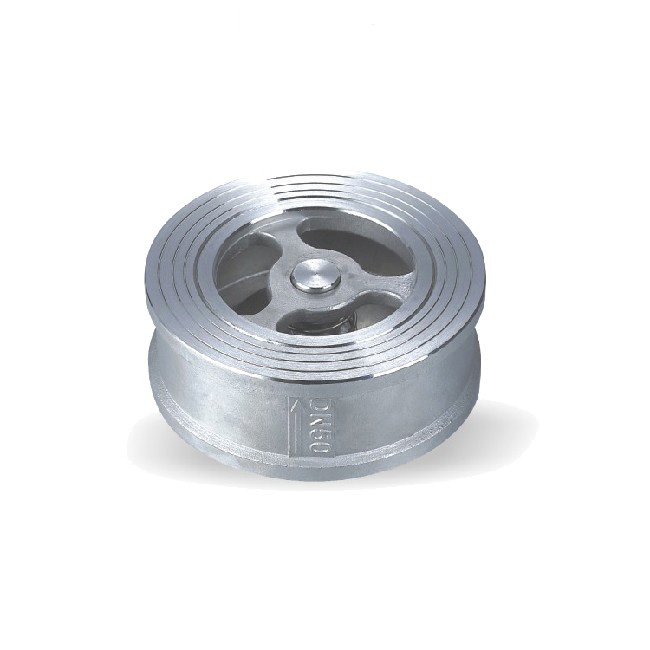

對夾升降式止回閥H71W產品概述:

H71H、H71W對夾升降式止回閥采用新型材料采用耐腐蝕不銹鋼或碳鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。

結構特點：

對夾止回閥的閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉，關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響，有較好節能效果等特點，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

主要材料表：

零件材料	閥體	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
	閥瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	壓圈	2Cr13	1Cr18Ni9Ti				00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9				00Cr17Ni14Mo2

不同材質對夾升降式止回閥相對應的適用工況：

材質	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
適用工況	適月介質	水、蒸汽、	硝酸等腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	屎素等腐
	適月介質	油品等	硝酸等腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	蝕性介質
	適用溫度(℃)	-29～425	-196～540	-196～425	-196～540	-196～455

注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。

1.6MPa尺寸重量表：

公稱壓力	口徑	尺寸						重量	配管法蘭(供參考)
PN	DN	尺寸						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN1.0MPaPN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.8	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
	200	140	273	165	200	208	-	24	295	8	M20	240

2.5MPa尺寸及重量表：

公稱壓力	口徑	尺寸						重量	配管法蘭(供參考)
PN	DN	尺寸						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260

4.0MPa尺寸及重量表：

公稱壓力	口徑	尺寸						重量	配管法蘭(供參考)
PN	DN	尺寸						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN4.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	291	165	200	208	-	28	320	12	M27	275

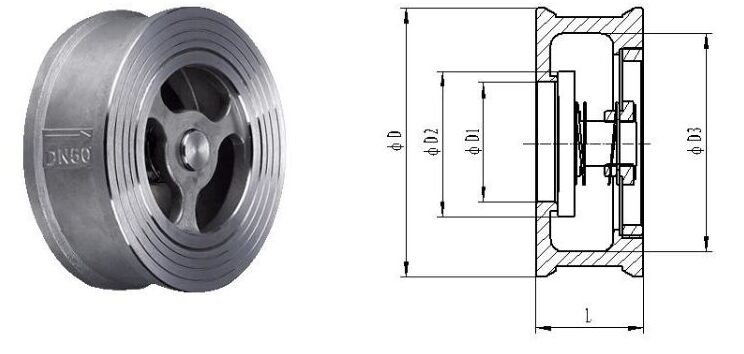

對夾升降式止回閥H71W結構圖:

對夾升降式止回閥H71W結構圖

訂貨流程：

1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
